図面AI解析の使い方

図面AI解析は、アップロードした図面ファイルをAIが自動的に解析し、寸法や形状特徴などの情報を抽出する機能です。
抽出された情報は製品情報として保存され、類似図面の検索などに活用できます。

対応しているファイル形式

以下のファイル形式が対応しています。
対応ファイルがアップロードされると解析されます。

• CADファイル: DXF, STEP (.step, .stp), IGES (.iges, .igs)
• PDF: 図面のPDFファイル
• 画像: PNG, JPEG, TIFF

解析される情報

図面から以下の情報が自動的に抽出、保存されます。

• 外形寸法: 幅、高さ、奥行き、最大長
• 形状特徴: 穴、溝、ポケット、ねじ、面取りなど
• 公差情報: 寸法公差、幾何公差
• 材質: 材質の種類（推定）
• 表面処理: 表面処理の指示（推定）
• 複雑度: 加工の複雑さの評価

図面解析の実行

製品の編集画面を開きます。

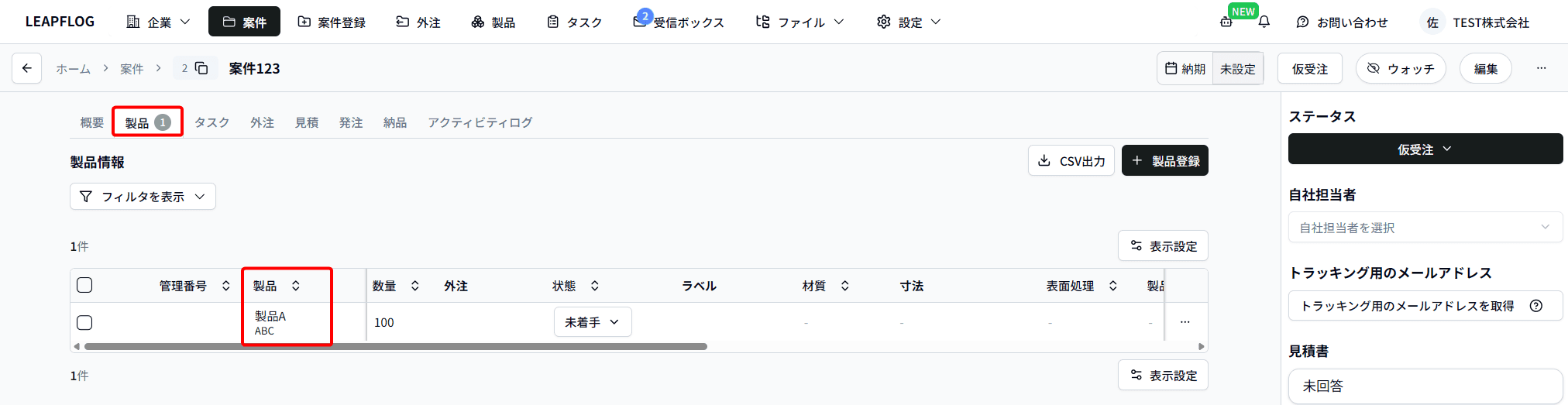

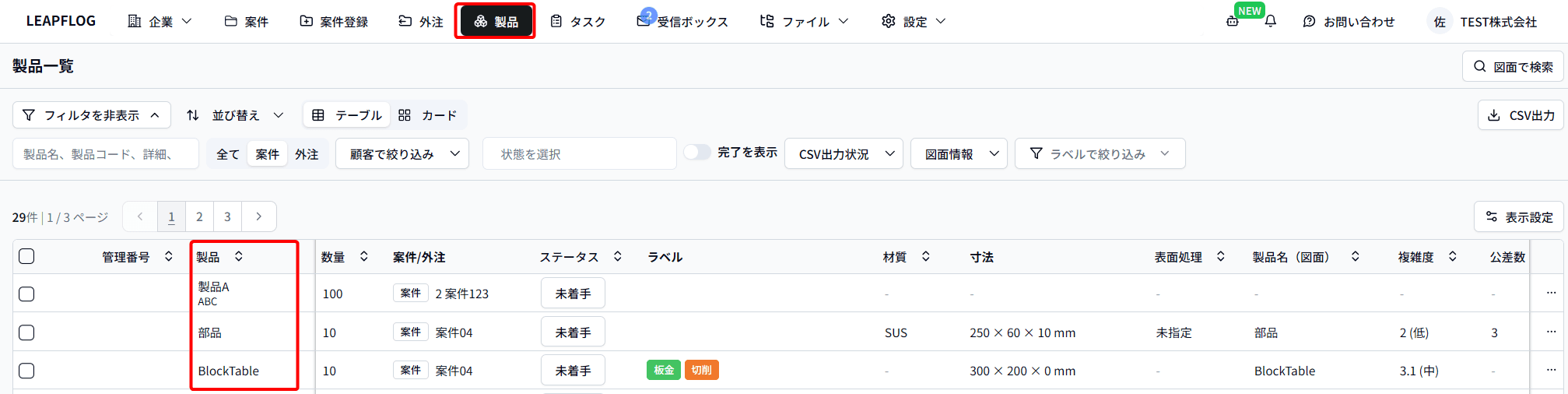

詳細画面は「製品」を選択して一覧から選択、または案件詳細の「製品」を選択して一覧から選択します。

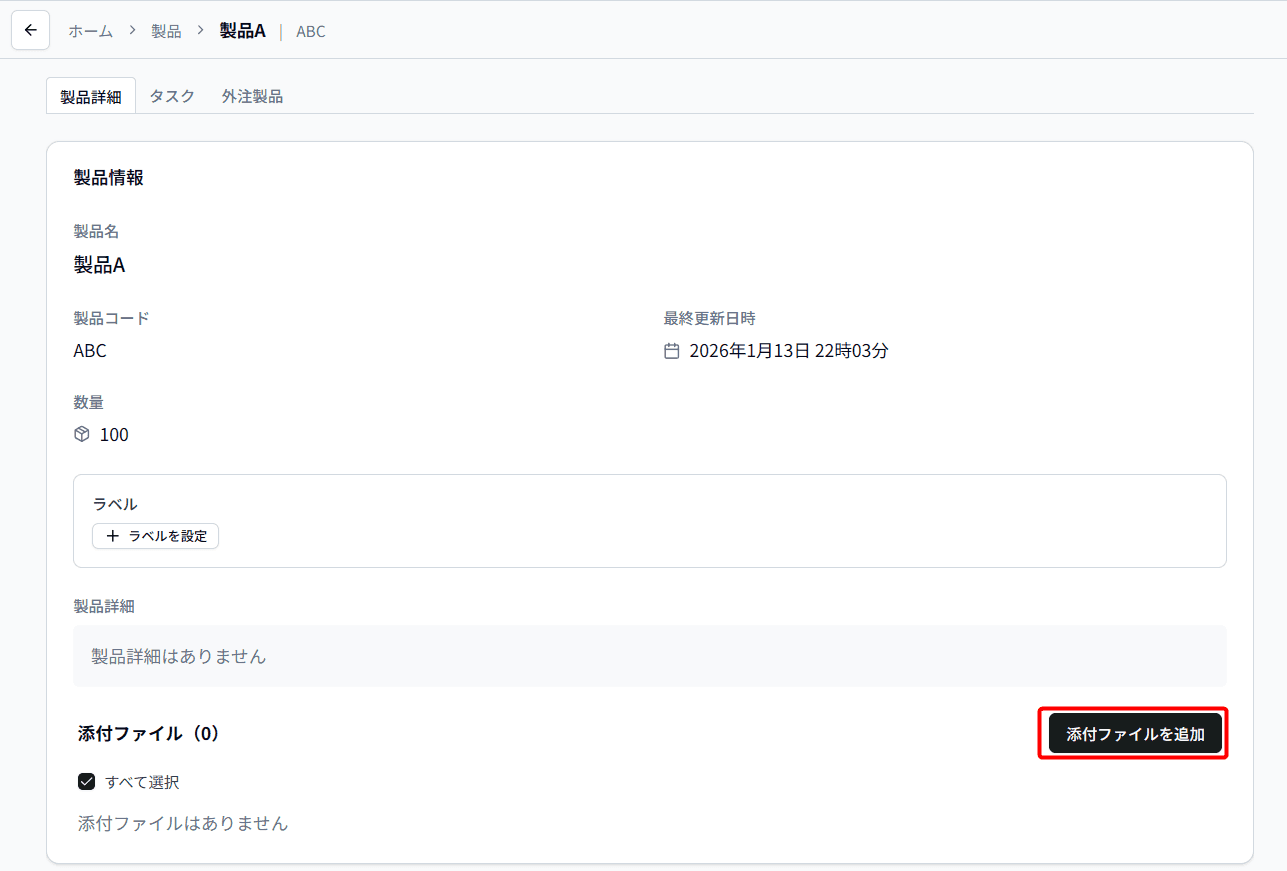

「製品情報」の「添付ファイルを追加」を選択して図面ファイルをアップロードします。

アップロード後、AIによる解析が自動的に開始されます。

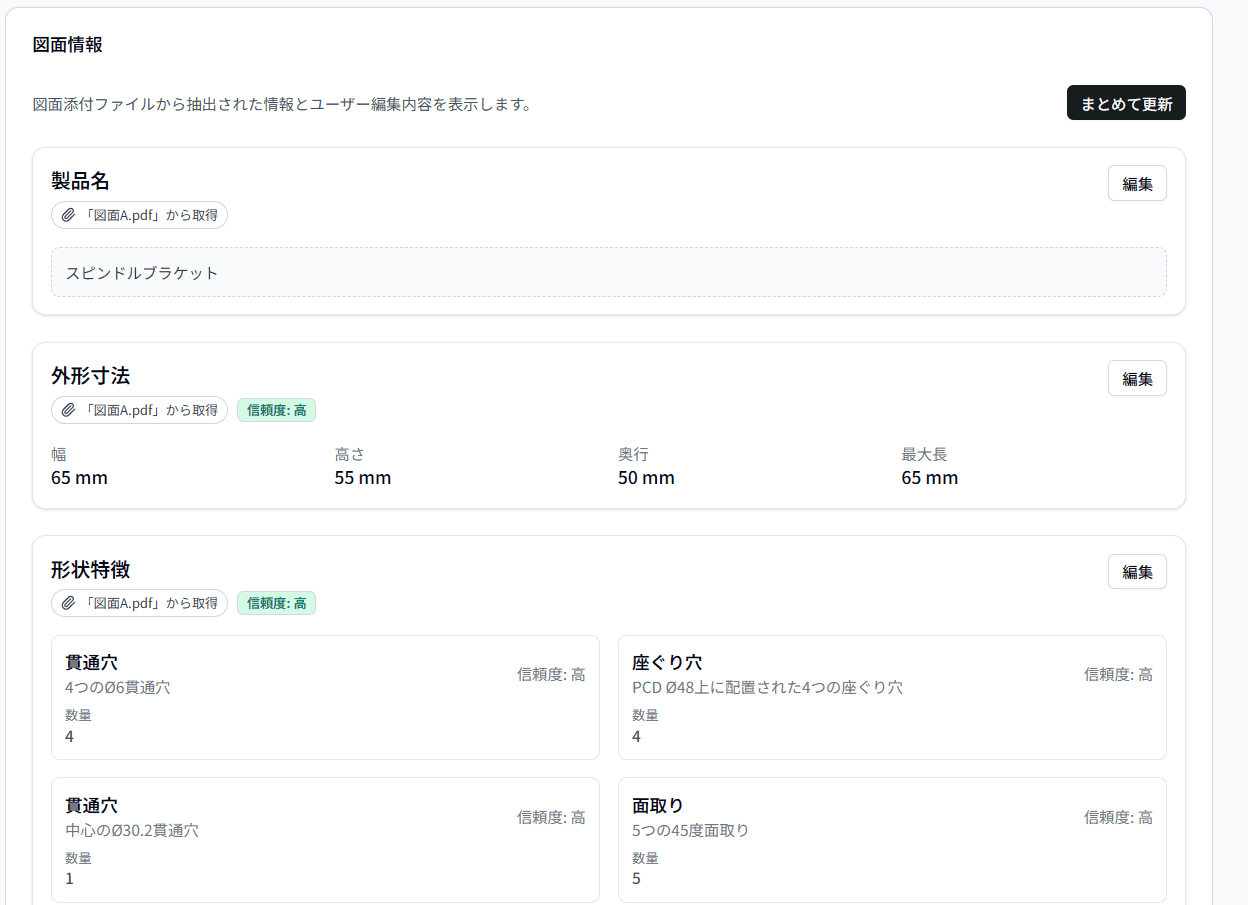

解析が完了すると、結果が製品の「図面情報」に反映されます。

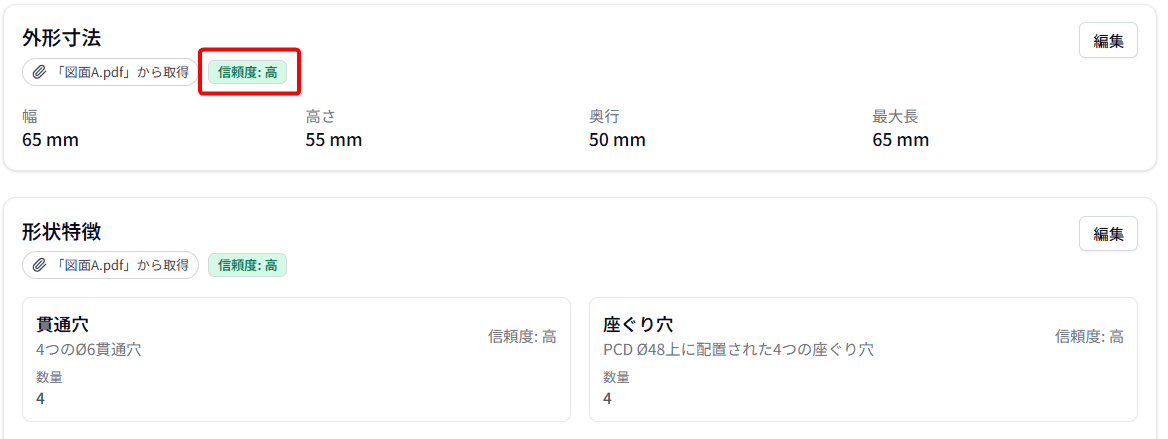

• 高（緑）: 信頼度80%以上 - 精度が高い
• 信頼度50〜80% - 確認を推奨
• 信頼度50%未満 - 手動での確認が必要

解析結果の編集

解析結果は手動で修正ができます。

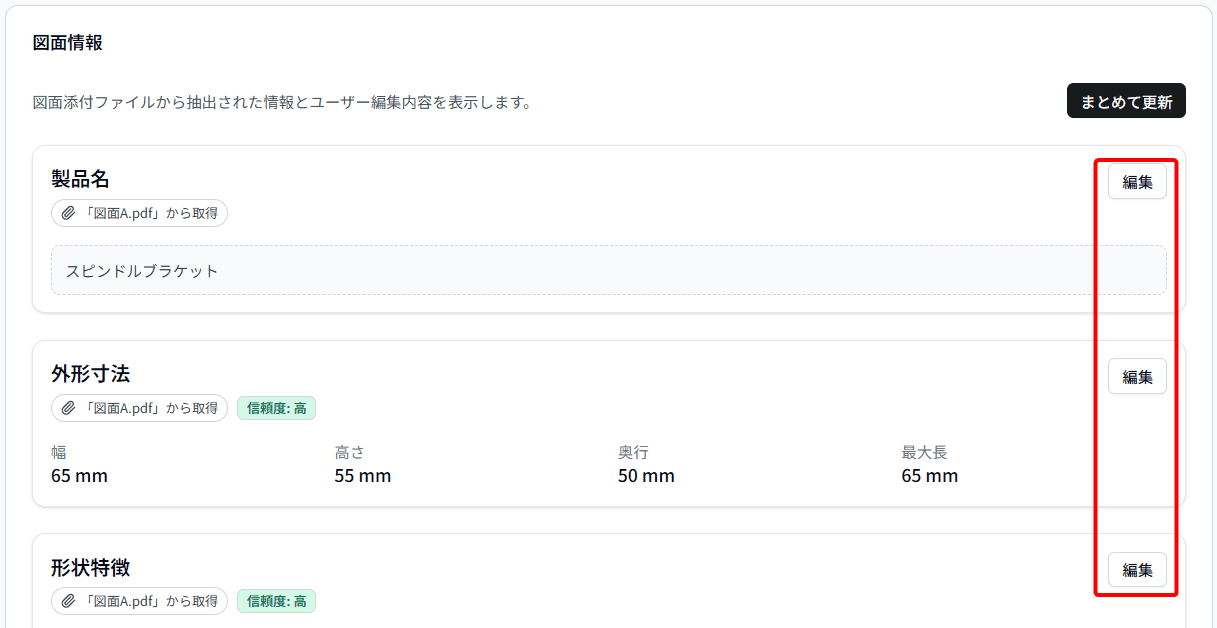

「図面情報」グループで編集したい項目の「編集」を選択します。

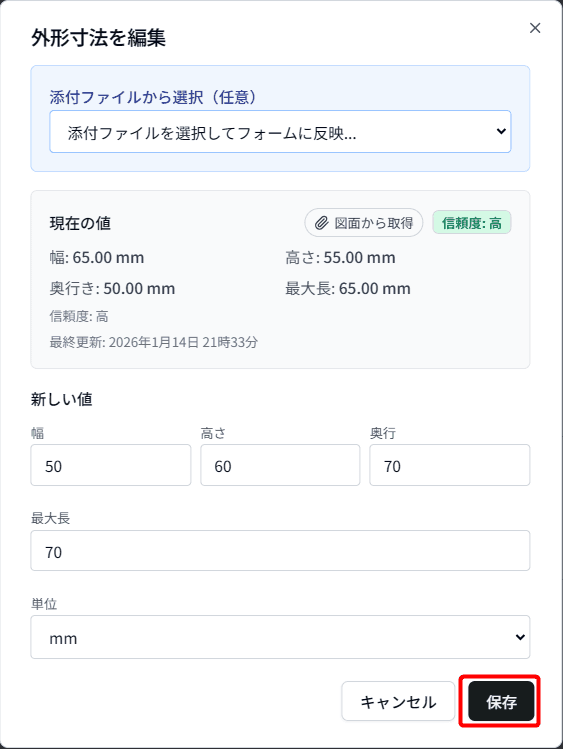

修正したい項目を編集して「保存」を選択します。

複数の図面から情報を選択

複数の図面ファイルが添付されている場合、どの図面から情報を使用するか選択できます。

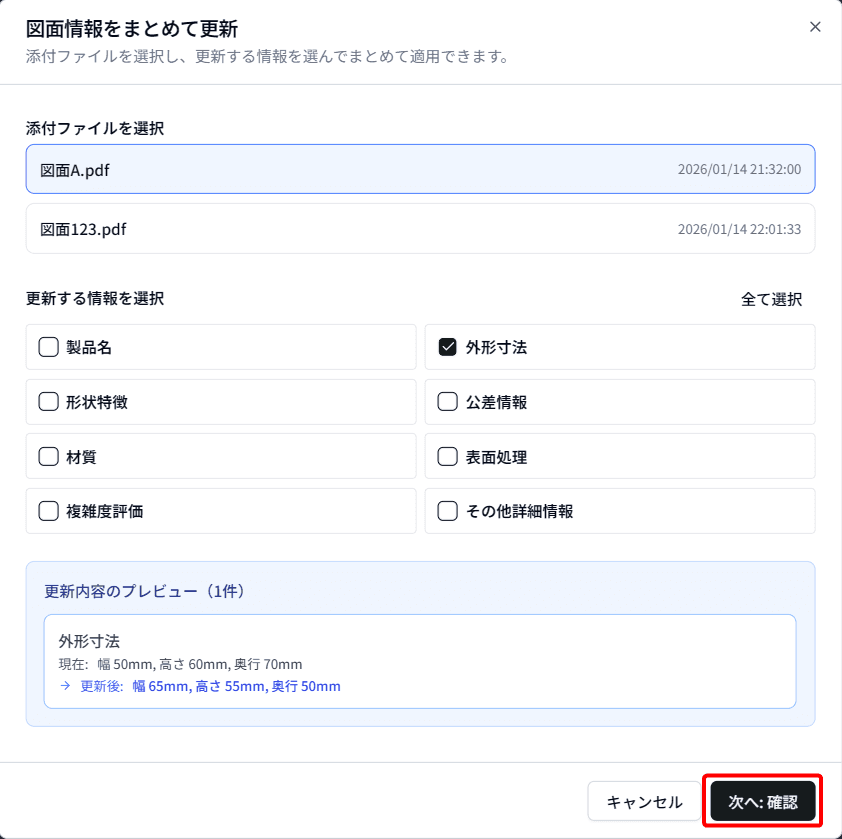

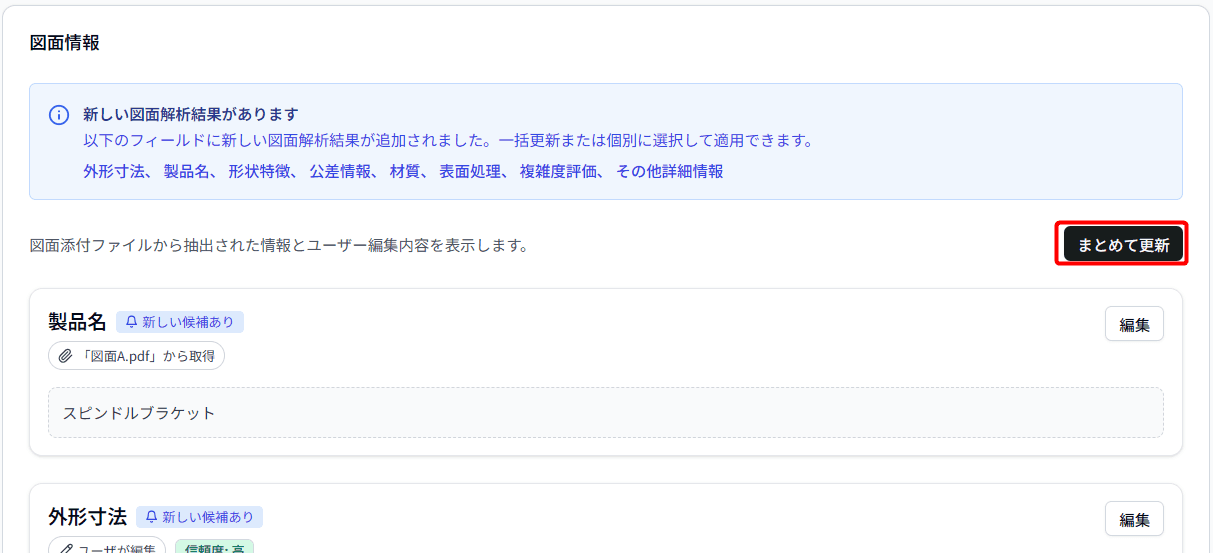

「図面情報」グループの「まとめて更新」を選択します。

添付ファイルを選択して更新する情報にチェックを付けます。
「次へ:確認」を選択、確認画面で「この内容で更新」を選択して更新します。
