図面類似検索の使い方

アップロードした図面に似ている過去の案件や外注、製品を検索できます。
過去の類似案件を参考にしたり、重複登録を防止するのに役立ちます。

図面検索方法

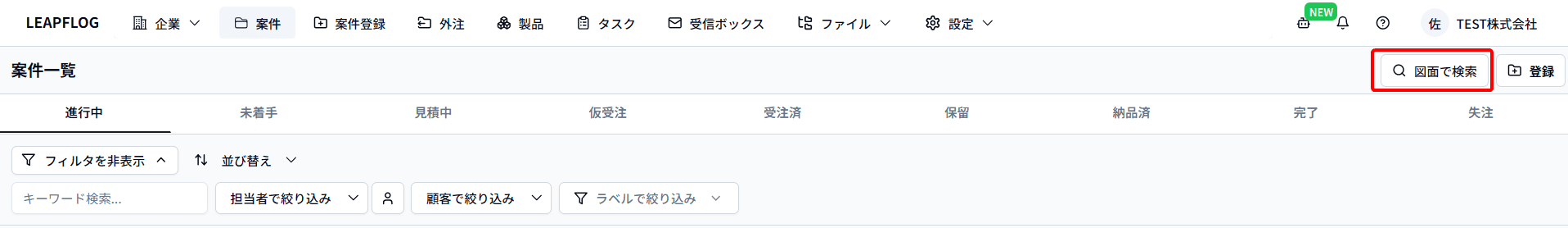

案件、外注、製品一覧の上部「図面で検索」を選択します。

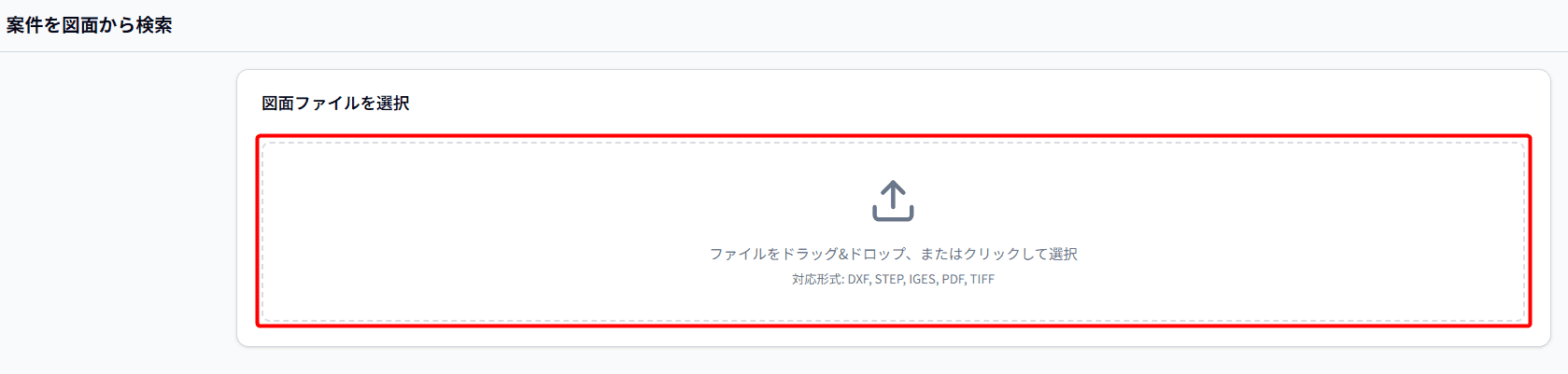

点線エリアにファイルをドラッグドロップ、または点線エリアを選択してファイルを選択します。

対応しているファイル形式

• CADファイル: DXF, STEP (.step, .stp), IGES (.iges, .igs)
• PDF: 図面のPDFファイル
• 画像: PNG, JPEG, TIFF

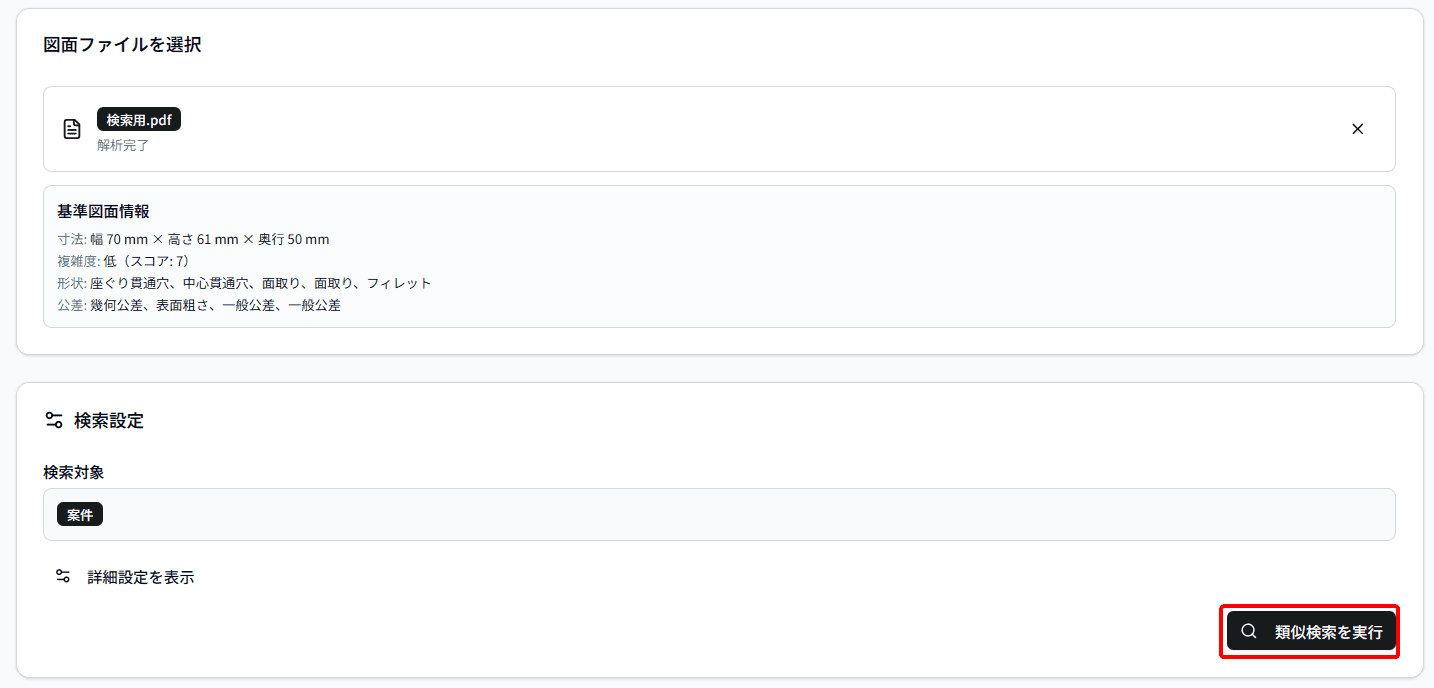

解析完了後に「類似検索を実行」を選択して検索実行します。

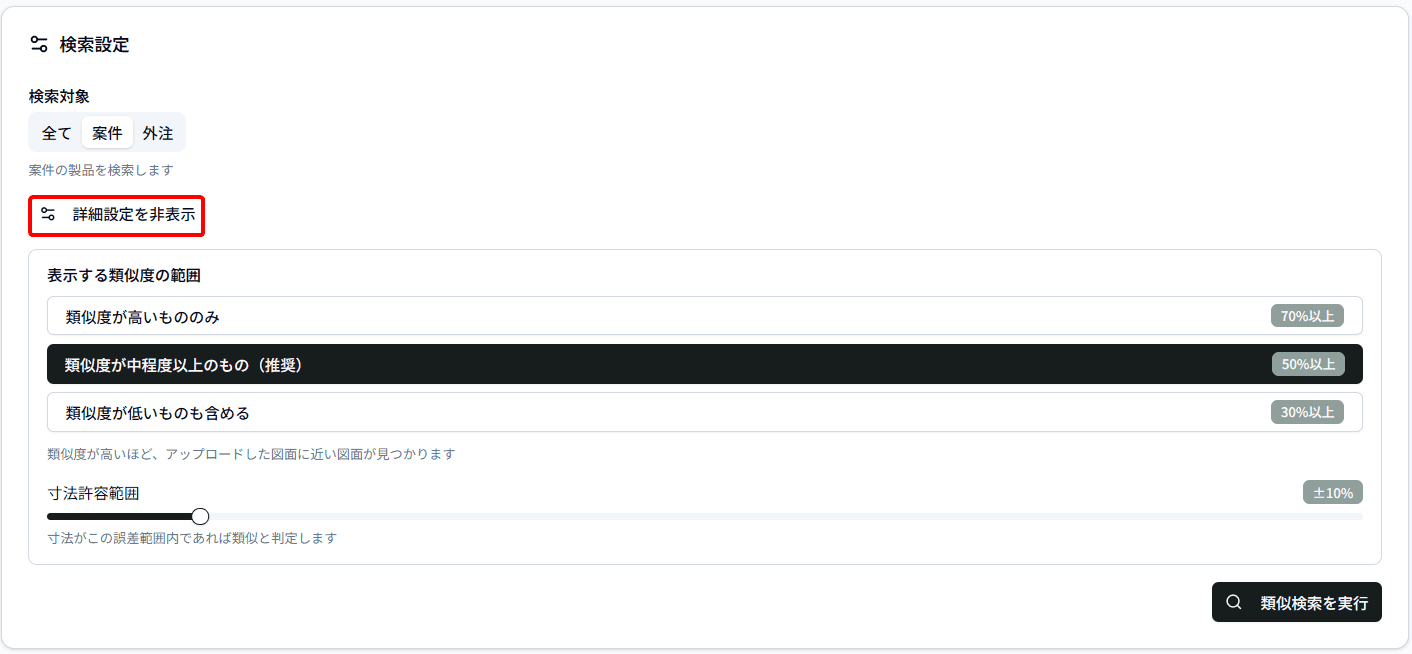

「詳細設定」を選択して詳細条件を設定できます。

詳細設定の項目

• 表示する類似度の範囲：高、中、低から選択します。高いほどアップロードした図面に近い図面が見つかります。
• 寸法許容範囲：±5%〜±50%の範囲で設定できます。初期値は±10%です。許容範囲内であれば類似と判定します

検索結果について

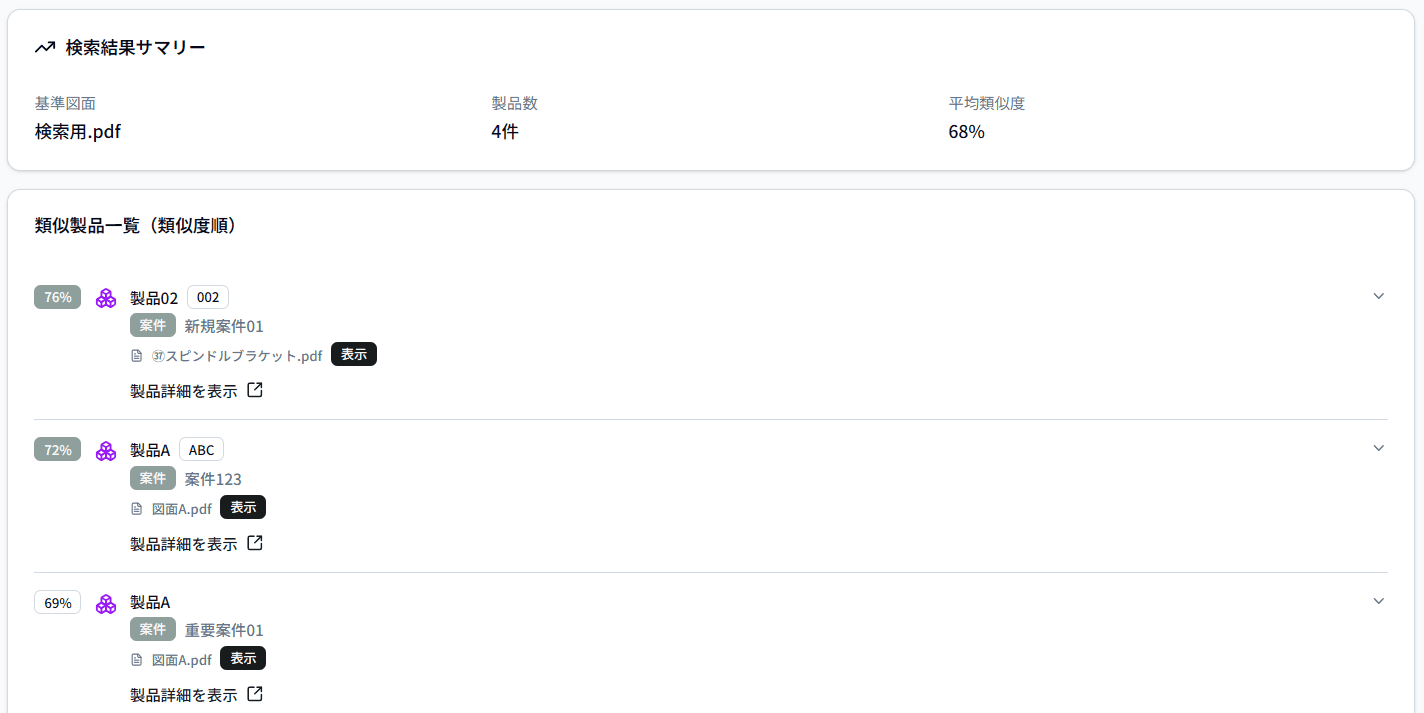

「類似検索を実行」を選択後に類似した製品の検索結果が表示されます。

上部のサマリー情報

• 基準図面: アップロードしたファイル名
• 結果件数: 見つかった案件・外注・製品の件数
• 平均類似度: 全結果の平均スコア

個別の結果情報

• 類似度: パーセンテージで表示
• 製品情報: 製品名と製品コード
• 案件・外注名: クリックすると詳細画面に移動できます
• 関連図面: 添付されている図面ファイル
• 製品詳細を表示: クリックすると製品の詳細情報が表示されます

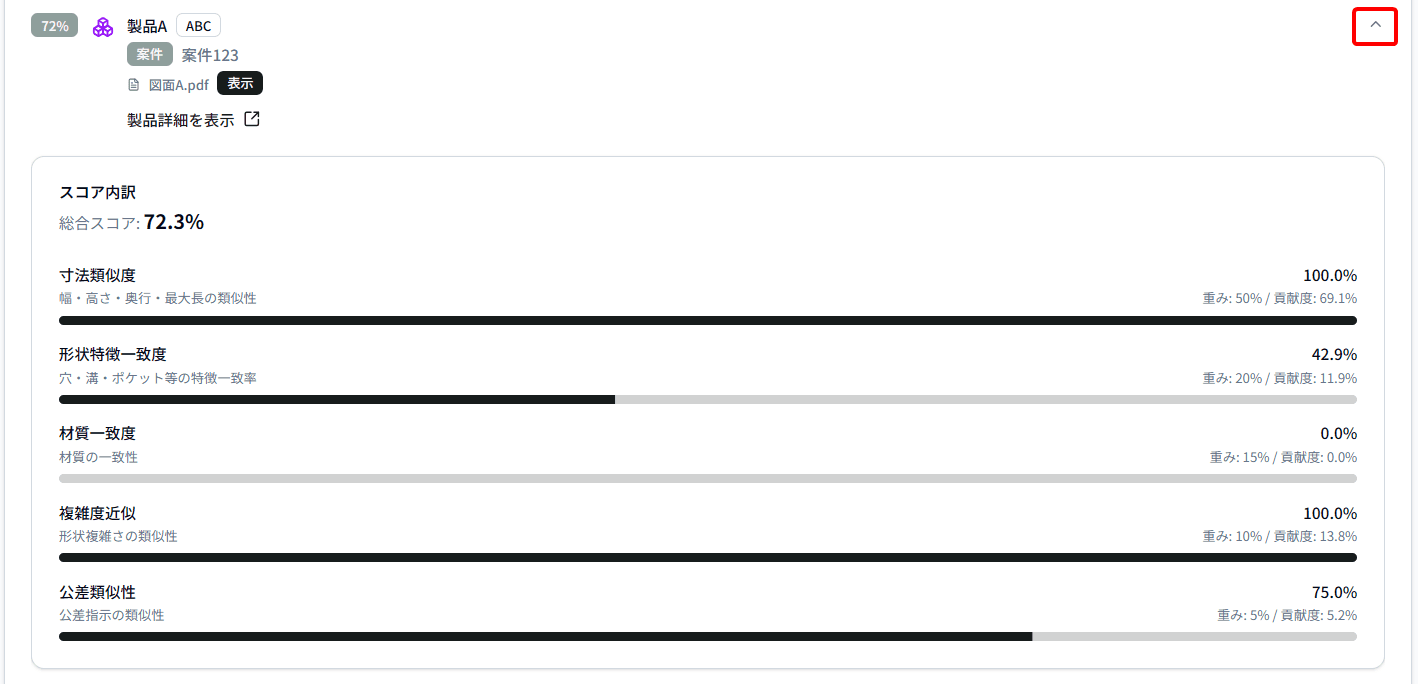

検索結果から右端の下矢印を選択して詳細情報が展開されます。

検索結果の詳細情報

• スコア内訳: 類似度の計算内訳　寸法類似度、形状特徴一致度、材質一致度、複雑度近似、公差類似性
• 寸法比較: アップロードした図面と候補の寸法を比較
• 材質比較: 材質の一致状況

活用シーン

• 見積作成時: 類似の過去案件を参考に見積を作成
• 加工実績の確認: 類似製品の過去の加工実績を確認
• 重複登録の防止: 既に登録済みの製品がないか確認

ご注意

• 検索精度は図面の品質やAI解析の結果に依存します
• 類似度スコアは参考値です。実際の類似性は図面を確認してご判断ください
• 検索結果が表示されない場合は、類似度レベルを「低」に変更してお試しください
