2D図面を表示する

DXF形式の2D CADデータをブラウザ上で表示します。拡大・縮小・移動の操作ができます。

2DのCADデータを共有します。
アップロードされた2Dデータを表示します。

対応フォーマット

対応している2Dデータは「DXF」データになります。

案件、外注登録時に2Dファイルを添付します。

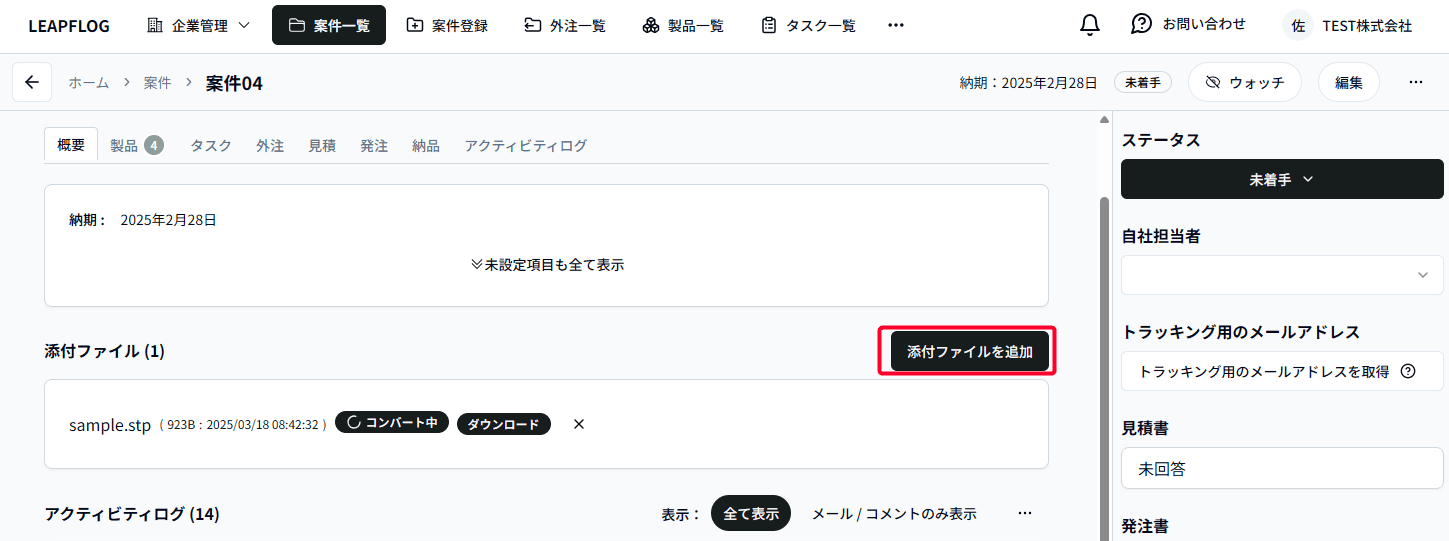

ファイル添付

「コンバート中」と表示されている場合はデータ変換中です。
変換が完了し、表示できるようになると「表示」に変わります。

2Dファイルの「表示」を選択して2Dデータを表示できます。

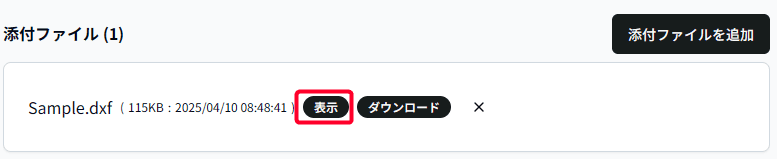

2D表示

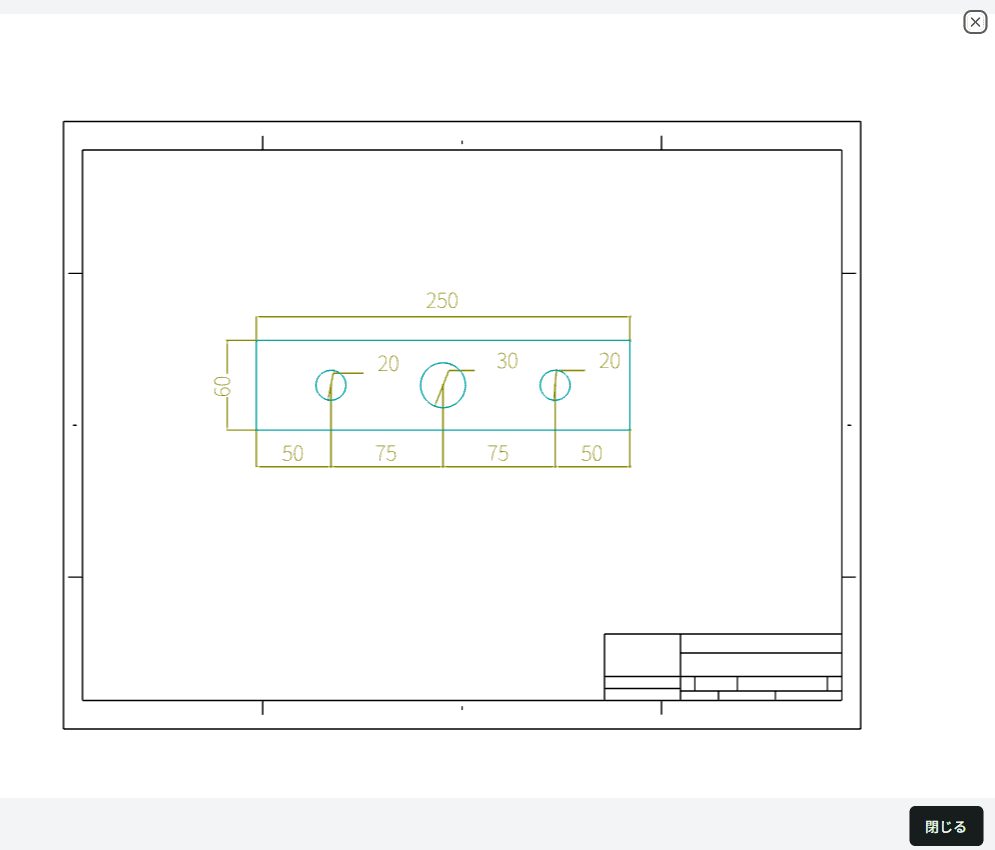

2D図面

マウス操作

操作	動作	説明
左クリック	移動	左クリックを押しながらマウス移動で移動します。
ホイール	拡大縮小	ホイールを上に回して拡大、下に回して縮小します。
