3D図面を表示する
STEP・IGES形式の3Dデータをブラウザ上で表示します。回転・ズーム・計測などの操作ができます。
3DのCADデータを共有します。
アップロードされた3Dデータを表示します。
対応フォーマット
下記の3Dデータに対応しています。
| 形式 | 拡張子 |
|---|---|
| STEP | stp, step |
| IGES | igs, iges |
| BREP | brp, brep |
3Dデータをアップロードする
案件、外注登録時に3Dファイルを添付します。
「コンバート中」と表示されている場合はデータ変換中です。
変換が完了し、表示できるようになると「表示」に変わります。

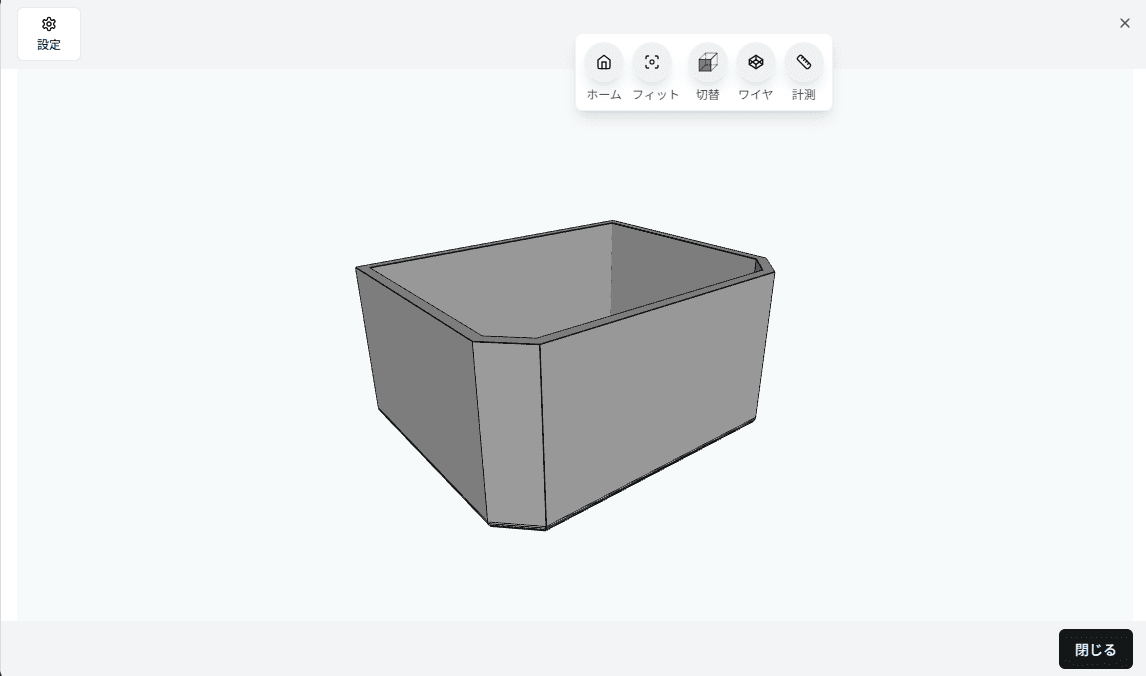

3D図面を表示する

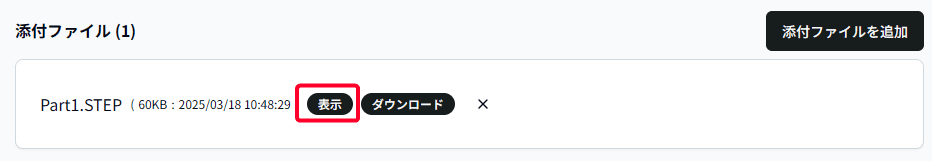

3Dファイルの「表示」を選択して3Dデータを表示できます。
表示を操作する
マウス操作
| 操作 | 動作 | 説明 |
|---|---|---|
| 左クリック | 回転 | 左クリックを押しながらマウス移動で回転します。 |
| ホイール | 拡大縮小 | ホイールを上に回して拡大、下に回して縮小します。 |
| 右クリック | 移動 | 右クリックを押しながらマウス移動で平行移動します。 |

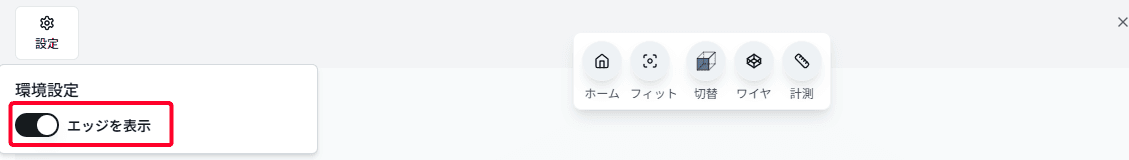

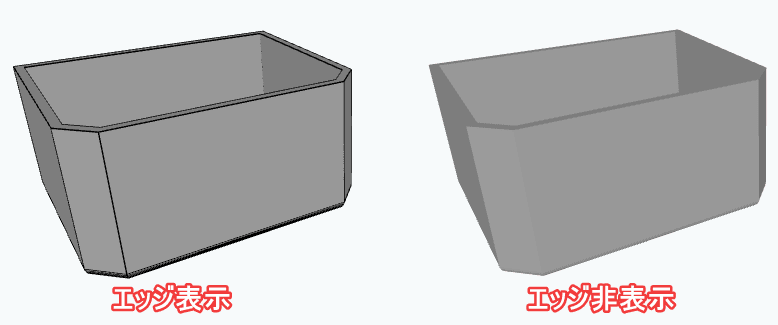

上部の「設定」を選択して「エッジを表示」を切り替えてエッジラインの表示、非表示を切り替えます。

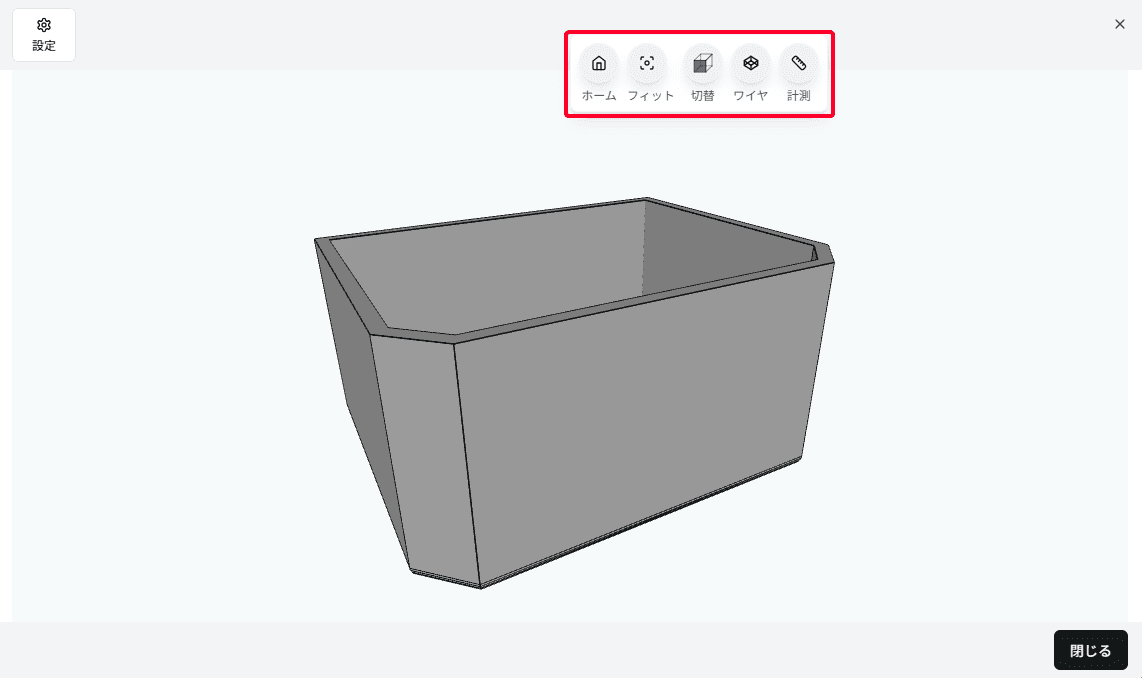

上部のメニューを選択して表示変更します。
| コマンド | 内容 |
|---|---|
| ホーム | 回転、ズームの表示を初期状態に戻します。 |
| フィット | 現在の回転方向で形状全体が表示されるように自動ズームします。 |
| 切替 | 現在の回転方向で形状全体が表示されるように自動ズームします。 |
| ワイヤ | 形状を頂点と線で結んだモデルとして表示されます。 |
| 計測 | 選択後に形状のポイントを指定して距離測定をします。再度「計測」を選択して非表示になります。 |
表示を終了する

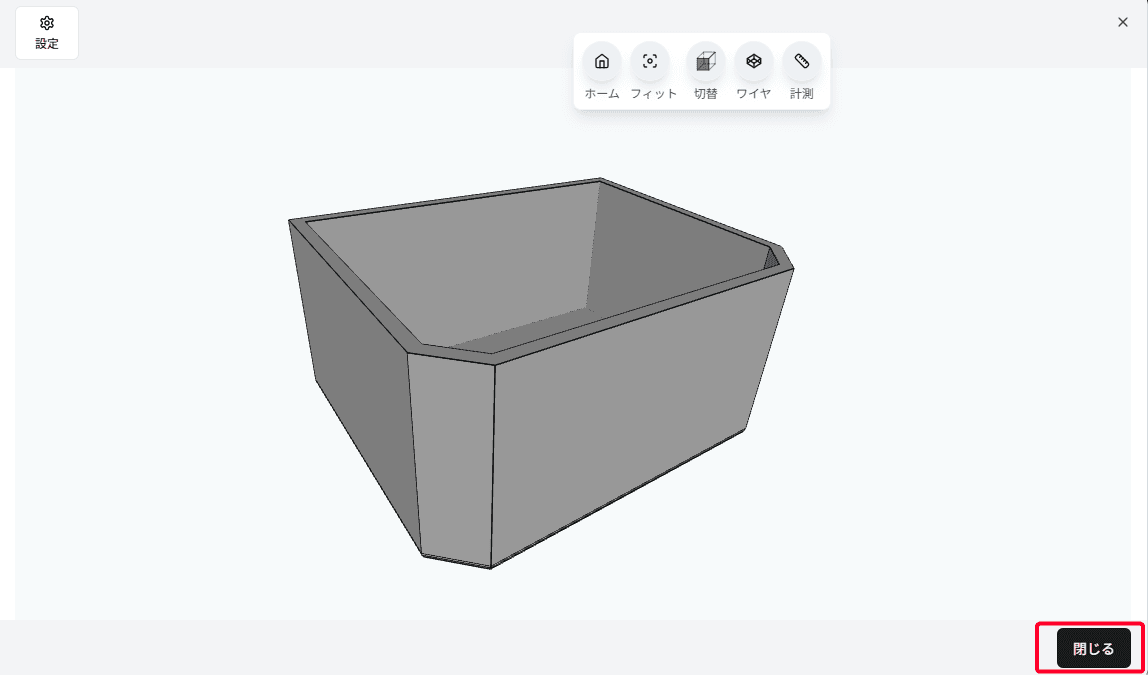

画面右下の「閉じる」を選択して3D表示画面を閉じます。
